Bestes Endoskop zur Zylinderinspektion: Worauf zu achten ist

Die Inspektion von Motorzylindern ist der häufigste Grund, warum Menschen ihr erstes Endoskop kaufen. Hier enttäuscht ein schlecht passendes Werkzeug auch am schnellsten: Der Zugangspunkt ist klein und umständlich, der Innenraum ist dunkel und reflektierend, und die Details, nach denen Sie suchen – Riefen, Kohlenstoffablagerungen, Ventilzustand – sind subtil. Hier erfahren Sie, worauf es bei der Wahl eines Endoskops für die Motorinspektion wirklich ankommt und warum.

Beginnen Sie mit dem Zugangspunkt

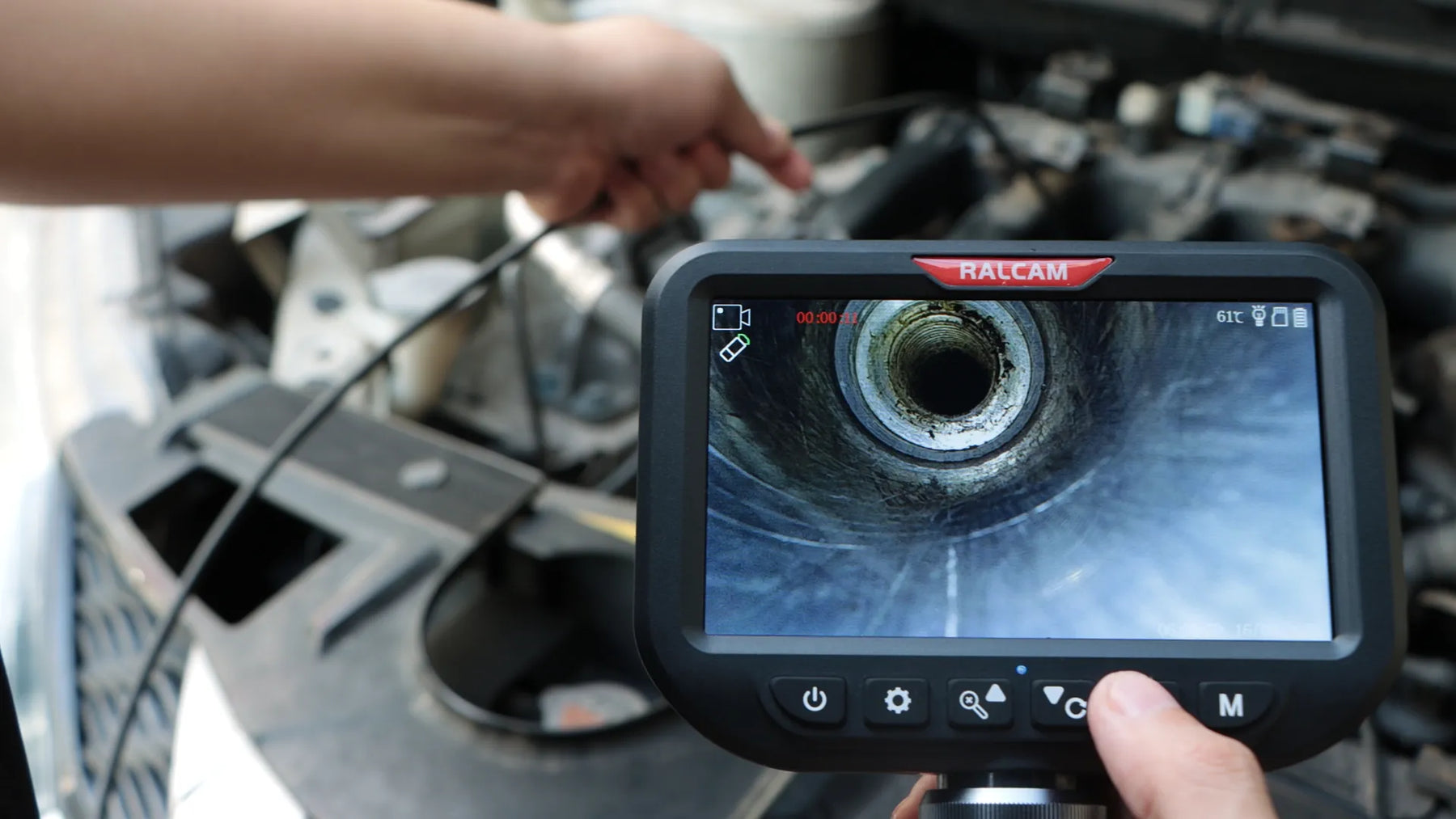

Bei einem Benzinmotor ist der Standardzugang das Zündkerzenloch. Die Gewindegrößen variieren – üblicherweise M14, M12 oder M10, je nach Motor – und je kleiner die Kerze, desto weniger Platz hat die Sonde zum Arbeiten. Bei einem Dieselmotor ist das Glühkerzenloch typischerweise noch enger.

Was dies für den Sondendurchmesser bedeutet: Die meisten Zündkerzenlöcher bieten bequem Platz für eine Sonde der 5–6-mm-Klasse, weshalb diese Größe bei Endoskopen für die Automobilindustrie dominiert. Wenn Sie regelmäßig an Dieselfahrzeugen oder kleineren Motoren arbeiten, benötigen Sie möglicherweise etwas näher an 4 mm. Messen Sie die spezifischen Motoren, an denen Sie arbeiten – verlassen Sie sich nicht auf Annahmen. Unser Leitfaden zum Sondendurchmesser behandelt dies ausführlicher.

Arbeitslänge: Kaufen Sie nicht zu viel

Die Zylinderinspektion ist eine Aufgabe mit kurzer Reichweite. Vom Zündkerzenloch bis zum Kolbenboden sind es Zentimeter, nicht Meter. Eine Arbeitslänge von ungefähr 1 Meter ist für fast alle Zylinderarbeiten großzügig – sie gibt Ihnen Spielraum, um das Kabel durch den Motorraum zu verlegen, ohne dass Sie mit mehreren Metern überschüssigem Kabel kämpfen müssen, das nichts anderes tut, als sich zu winden und zu verknicken.

Sparen Sie sich die langen Sonden für Rohre, Kanäle und Abflüsse. Für Motoren ist die Länge die eine Spezifikation, bei der mehr nicht besser ist.

Artikulation: Die Funktion, die hier wirklich zählt

Hier unterscheidet sich die Motorinspektion von vielen anderen Endoskoparbeiten. Die Zylinderwand, die Sie untersuchen möchten, befindet sich seitlich vom geraden Weg der Sonde – nicht direkt vor der Spitze. Eine feste, nicht steuerbare Sonde zeigt Ihnen, was auch immer sich vor ihr befindet, was in einem Zylinder oft nicht die Oberfläche ist, die Sie sehen müssen.

Zwei Wege, dies zu lösen:

• Artikulierende Spitze. Die Zwei-Wege-Artikulation, kombiniert mit dem Drehen des Kabels, ermöglicht es Ihnen, die Kamera um die Zylinderwand zu schwenken und Ihre Ansicht zu wählen. Die Vier-Wege-Artikulation bietet eine feinere Steuerung, nützlich, wenn Sie eine konstante Ansicht auf einen bestimmten Punkt halten möchten – eine Ventilfläche, einen vermuteten Kratzer.
• Seitenansichtsspiegelaufsatz. Eine günstigere feste Alternative, die die Ansicht um etwa 90° umleitet, so dass Sie die Wand neben der Sonde sehen, anstatt geradeaus. Es funktioniert gut für einen allgemeinen Überblick, aber der Winkel ist nach dem Einführen fixiert.

Für eine einmalige "Gibt es einen offensichtlichen Schaden"-Überprüfung reicht eine Spiegelspitze oft aus. Für eine methodische Inspektion – jede Zylinderwandsektion überprüfen, den Zustand eines Ventilsitzes beurteilen – zahlt sich die Artikulation aus. Unser Vergleich von artikulierenden vs. nicht-artikulierenden Endoskopen geht auf diesen Kompromiss detailliert ein.

Beleuchtung: Die von Käufern unterschätzte Spezifikation

Ein Zylinder ist ein geschlossener, dunkler Hohlraum ohne Umgebungslicht – alles, was Sie sehen, stammt von den LEDs an der Sondenspitze. Verbrennungsrückstände, Ölfilme und Metalloberflächen sind ebenfalls stark reflektierend, was eine schlecht diffuse Lichtquelle in Hotspots und Blendung verwandeln kann.

Achten Sie auf:

• Einstellbare Helligkeit. Eine feste, immer maximale LED überbelichtet oft Nahaufnahmen von Metalloberflächen. Die Möglichkeit, die Helligkeit zu reduzieren, ist wichtiger als die reine Helligkeit.
• Mehrere LEDs oder eine diffuse Lichtquelle anstatt einer einzelnen Punktquelle, was starke Blendung und Hotspots an gekrümmten Zylinderwänden reduziert.

Kabelsteifigkeit und Abdichtung

Ein Motorraum ist eine ölige, heiße, enge Umgebung, und die Sonde muss dies wiederholt überstehen.

• Ein halbstarres („Schwanenhals“) Kabel ist die richtige Wahl für Motorarbeiten – es behält jede Form, in die Sie es biegen, während Sie es an Schläuchen und Halterungen vorbei verlegen, im Gegensatz zu einem vollständig flexiblen Kabel, das einfach der Schwerkraft folgt.
• Stellen Sie sicher, dass die Sonde für den Kontakt mit Öl und Kraftstoff zugelassen ist, und überprüfen Sie insbesondere, dass die Sonde (nicht nur der Griff) eine wasser-/öldichte Bewertung aufweist – die beiden werden oft unterschiedlich bewertet.

Auflösung und Display: Nützlich, aber nicht ausschlaggebend

Die Auflösung ist bei der Zylinderinspektion wichtig, aber erst, nachdem die oben genannten Einschränkungen erfüllt sind – ein scharfer Sensor hinter einer Sonde, die die Wand nicht erreichen oder richtig beleuchten kann, hilft nicht. Sobald Durchmesser, Artikulation und Beleuchtung für die Aufgabe passen, priorisieren Sie eine Kamera, die feine Riefen und Oberflächenstrukturen unterscheiden kann, nicht nur die Gesamtform.

Beim Displaytyp – WiFi, USB oder ein integrierter Bildschirm – ist der persönliche Arbeitsablauf wichtiger als die Inspektion selbst. Ein WiFi-Modell ermöglicht es Ihnen, Ihr Telefon bequem zu positionieren, während Sie unter der Haube arbeiten; sehen Sie sich unseren Vergleich von WiFi-, USB- und Endoskopen mit integriertem Bildschirm an, wenn Sie unentschlossen sind.

Zusammenfassung

Nächster Schritt: Die Inspektion durchführen

Sobald Sie das richtige Werkzeug haben, ist die Technik ebenso wichtig wie das Datenblatt – wir führen Sie Schritt für Schritt durch den eigentlichen Inspektionsprozess in wie man Motorzylinder mit einem Endoskop inspiziert. Wenn Sie noch die Grundlagen durcharbeiten, beginnen Sie mit unserem Leitfaden wie man ein Endoskop auswählt.

Die Kfz-Endoskopkameras von Ralcam wurden genau für diese Aufgabe entwickelt – für den Zugang zu Zündkerzen geeignet, für Zylinderwände artikuliert, direkt aus unserer Fabrik in Shenzhen. Wenn Sie unsicher sind, ob ein Modell für Ihren spezifischen Motor passt, senden Sie uns die Gewindegröße der Zündkerze und wir werden es Ihnen ehrlich sagen.
