Schwenkbares vs. starres Endoskop: Brauchen Sie wirklich eine Steuerung?

Gelenke sind das teuerste Merkmal eines Endoskops und das, wofür Käufer am häufigsten zu viel bezahlen – oder seltener, es weglassen, obwohl sie es wirklich gebraucht hätten. Ein gelenkiges Endoskop ermöglicht es Ihnen, die Kameraspitze von Seite zu Seite zu lenken, während sie sich in einem Raum befindet, und die Ansicht auf das zu richten, was Sie sehen möchten. Ein nicht-gelenkiges Endoskop tut dies nicht: Sie richten es aus, indem Sie das gesamte Kabel schieben und drehen, und die Spitze schaut dorthin, wohin sie gerade schaut.

Dieser Unterschied ist real, aber es lohnt sich nicht immer, dafür zu bezahlen. Dieser Leitfaden erklärt, was das Lenken tatsächlich für Sie tut, wann ein preiswerteres Endoskop mit fester Spitze (manchmal mit einem Spiegel) wirklich ausreicht und wann eine Vier-Wege-Gelenkigkeit ihren Preis wert ist.

Was Gelenke tatsächlich bewirken

Stellen Sie sich vor, Sie inspizieren einen Motorzylinder durch ein Zündkerzenloch. Die Wand, die Sie am meisten untersuchen möchten – auf Riefen, Kratzer, einen beschädigten Ventilsitz – befindet sich seitlich, nicht direkt vor der Sondenspitze.

• Mit einer festen Spitze sehen Sie nur das, was direkt vor der Kamera ist. Um seitlich zu schauen, müssen Sie das gesamte Kabel physisch drehen und neu positionieren, und in einem engen Raum können Sie den Winkel oft einfach nicht erreichen.
• Mit einer gelenkigen Spitze biegen Sie die letzten ein oder zwei Zentimeter der Sonde nach Bedarf und richten die Kamera auf die Wand, während der Rest des Kabels an Ort und Stelle bleibt.

Die Gelenkigkeit verwandelt ein Endoskop von „Ich kann sehen, worauf das Loch zeigt“ in „Ich kann wählen, was ich mir ansehe“. In einem komplexen Hohlraum ist das der Unterschied zwischen einer echten Inspektion und einem glücklichen Blick.

Zwei-Wege- vs. Vier-Wege-Gelenkigkeit

Nicht jede Gelenkigkeit ist gleich. Es gibt zwei gängige Ausführungen:

Zwei-Wege-Gelenkigkeit deckt überraschend viele reale Arbeiten ab, da Sie das gesamte Kabel drehen können, um die einzelne Biegeachse in eine effektive Abdeckung eines Zylinders umzuwandeln. Vier-Wege ist das, was Sie wollen, wenn Sie eine präzise Ansicht auf ein bestimmtes Merkmal halten müssen – jede Ventilfläche in einem Brennraum studieren, einer Schweißnaht folgen, Turbinenschaufeln einzeln untersuchen. Wenn Sie das Kabel ständig drehen müssen, um etwas im Bild zu halten, ist das die Aufgabe, für die Vier-Wege gebaut wurde.

Wann ein Endoskop mit fester Spitze wirklich ausreicht

Viele Inspektionsarbeiten erfordern überhaupt keine Lenkung. Ein nicht-gelenkiges Endoskop ist die richtige Wahl, wenn:

• Sie einen geraden Weg entlang schauen. Rohre, Abflüsse, gerade Bohrungen, Wandhohlräume – Sie schieben die Sonde hinein und das, was Sie sehen müssen, befindet sich ungefähr vor Ihnen.
• Es geht um die Anwesenheit, nicht um den detaillierten Zustand. Ist Schmutz vorhanden, ist das Teil da, gibt es offensichtliche Schäden? Sie müssen nicht präzise zielen, um diese Fragen zu beantworten.
• Das Budget wichtig ist und die Aufgaben vielfältig sind. Ein Endoskop mit fester Spitze kostet viel weniger, ist mechanisch einfacher und hat weniger Teile, die kaputt gehen können.

Es gibt auch einen Mittelweg, den es sich lohnt zu kennen.

Die Spiegelspitzen-Alternative

Ein Seitenblickspiegelaufsatz wird auf eine feste Spitze geklemmt und lenkt die Sicht um etwa 90° um, sodass Sie die Zylinderwand neben der Sonde sehen können, anstatt nur das, was vor Ihnen liegt. Er kostet nur einen Bruchteil einer Gelenkigkeit und funktioniert für einfache Seitenblickaufgaben gut.

Der Haken ist, dass ein Spiegelwinkel fest ist. Sobald die Sonde drin ist, können Sie nicht ändern, wohin sie zeigt, außer durch Drehen oder Bewegen des gesamten Kabels – Sie haben eine feste Richtung gegen eine andere feste Richtung getauscht. Für sehr viele Aufgaben ist das ein vollkommen guter Tausch, und es lohnt sich, es auszuprobieren, bevor Sie für einen Lenkmechanismus bezahlen. Wir behandeln Spiegel und andere Zubehörteile in unserem Leitfaden zu Endoskop-Zubehör.

Gelenkig vs. Nicht-Gelenkig: Wie man sich entscheidet

Gehen Sie Ihre typische Aufgabe anhand von drei Fragen durch:

1. Befindet sich das, was Sie sehen müssen, seitlich des Sondenwegs? Wenn es immer geradeaus ist, benötigen Sie keine Gelenkigkeit. Wenn es außermittig ist, benötigen Sie Gelenkigkeit oder einen Spiegel.
2. Müssen Sie eine stabile, gewählte Ansicht halten – oder nur herumschauen? Ein Blick ist mit Zwei-Wege- oder einem Spiegel in Ordnung. Eine präzise Ansicht auf ein bestimmtes Merkmal zu halten, ist der Bereich, in dem sich Vier-Wege auszahlt.
3. Wie eng ist der Raum? In offenen oder geraden Räumen können Sie durch Bewegen des Kabels zielen, sodass eine feste Spitze funktioniert. In engen, komplexen Hohlräumen – Brennräumen, Getrieben, Turbinensektionen – können Sie das Kabel nicht frei repositionieren, und Gelenkigkeit wird zum einzigen Weg, die Kamera zu richten.

Eine kurze Zusammenfassung nach Anwendung:

Vergessen Sie nicht die anderen Spezifikationen

Die Gelenkigkeit interagiert mit allem anderen an der Sonde. Ein Lenkmechanismus nimmt Platz im Rohr ein, daher sind die dünnsten Sonden in der Regel mit fester Spitze – wenn Sie sowohl einen sehr kleinen Durchmesser als auch Gelenkigkeit benötigen, erwarten Sie ein engeres und teureres Spektrum an Optionen. Unser Sondendurchmesser-Leitfaden behandelt diesen Kompromiss, und der umfassendere Leitfaden wie man ein Endoskop auswählt stellt die Gelenkigkeit neben Länge, Auflösung und Beleuchtung, damit Sie sie gemeinsam abwägen können.

Das Fazit

Die meisten Käufer benötigen keine Vier-Wege-Gelenkigkeit, und einige benötigen überhaupt keine Gelenkigkeit – eine feste Spitze mit Spiegel deckt einen Großteil der alltäglichen Inspektionen ab. Aber wenn Ihre Arbeit präzises, außermittiges Betrachten in engen Räumen beinhaltet – ernsthafte Motor-, Turbinen- oder Schweißnahtinspektionen – ist Gelenkigkeit kein Luxus, sondern die Funktion, die die Inspektion erst ermöglicht. Kaufen Sie es für die Aufgaben, die Sie tatsächlich erledigen, nicht für das Datenblatt.

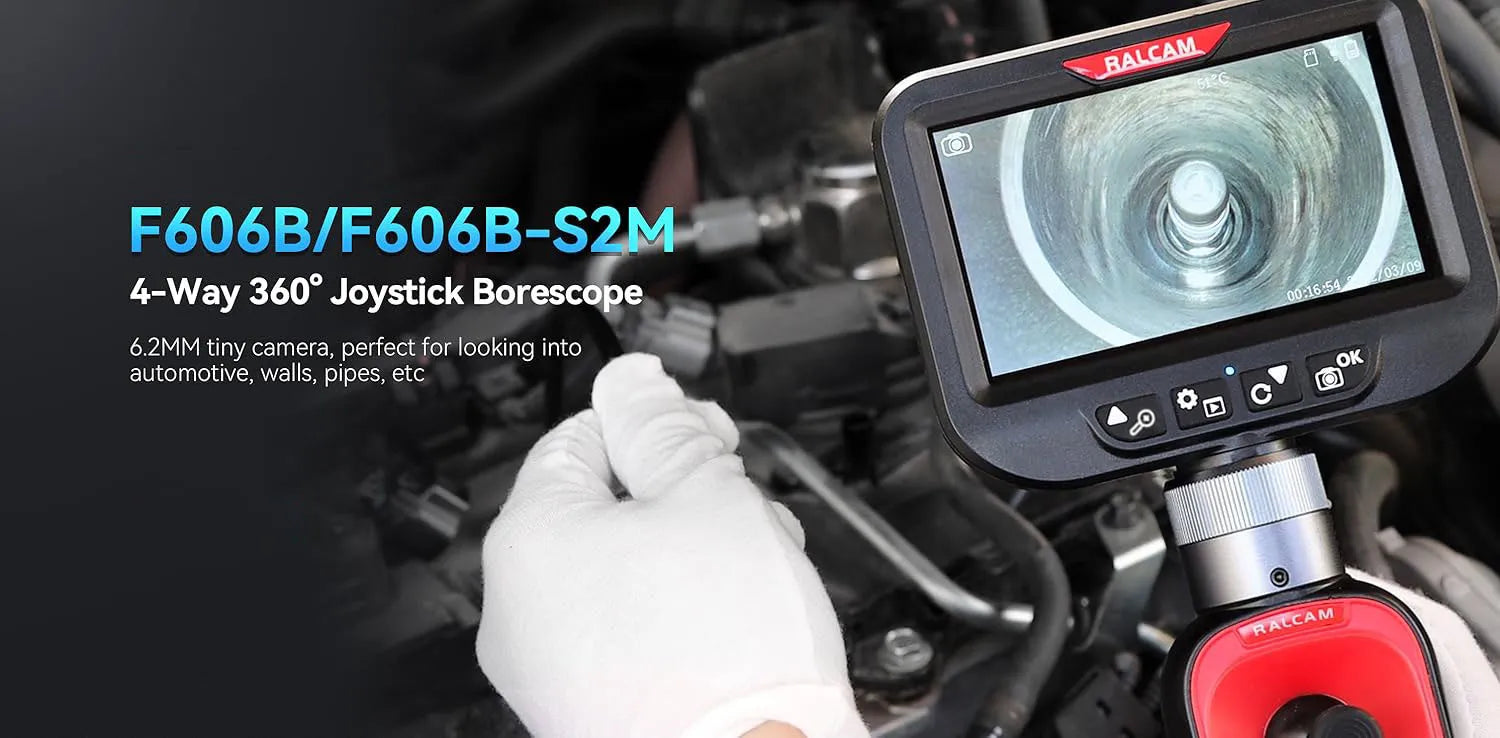

Bereit, die Hardware anzusehen? Unsere Kfz-Endoskopkameras sind auf Zylinder- und Motorarbeiten ausgelegt und lenkbar, während die Industrie-Endoskopkameras Schweißnähte, Gussteile und Anlageninspektionen abdecken. Als Hersteller direkt ab Werk kann Ralcam Ihnen sagen, ob Ihre Aufgaben eine Gelenkigkeit rechtfertigen, bevor Sie dafür bezahlen – sagen Sie uns, was Sie inspizieren, und wir geben Ihnen eine ehrliche Antwort.
