So wählen Sie ein Endoskop aus: Sondendurchmesser, Länge und Auflösung

Wenn Sie Ihre Suche auf ein bestimmtes Werkzeug eingegrenzt haben, sich aber immer noch nicht zwischen einem Dutzend ähnlich aussehender Angebote entscheiden können, stellen Sie die richtige Frage. Beim Lernen, wie man ein Endoskop auswählt, geht es weniger darum, die höchste Megapixelzahl zu jagen, sondern vielmehr darum, drei physikalische Einschränkungen an die vor Ihnen liegende Aufgabe anzupassen: den Durchmesser der Öffnung, durch die Sie gelangen müssen, wie weit das Ziel entfernt ist und wie viele Details Sie auflösen müssen, sobald Sie dort sind. Wenn Sie diese drei richtig hinbekommen, fügt sich fast alles andere von selbst zusammen.

Dieser Leitfaden führt Sie durch jede Entscheidung in der Reihenfolge, in der ein Techniker sie tatsächlich trifft. Wenn Sie sich noch unsicher sind, welche Kategorie von Endoskop Sie benötigen, beginnen Sie mit unserer Übersicht über die Arten von Endoskopen – flexibel, starr und Video, und kehren Sie dann hierher zurück, um die Größe zu bestimmen.

Beginnen Sie mit der Zugangsöffnung, nicht mit der Kamera

Der häufigste Einkaufsfehler ist die Wahl eines Endoskops aufgrund seines Bildschirms, nur um dann festzustellen, dass es nicht in den Anschluss passt. Ihr Inspektionszugang – ein Zündkerzenloch, eine Ablassöffnung, eine gebohrte Inspektionsöffnung, eine Turbinen-Endoskopöffnung, ein Wandhohlraum – setzt eine harte Obergrenze für den Sondendurchmesser. Keine Bildqualität kann eine Sonde kompensieren, die physisch nicht eingeführt werden kann.

Bevor Sie Produkte vergleichen, notieren Sie sich daher drei Zahlen:

• Kleinste Öffnung, durch die die Sonde passen muss (in Millimetern).
• Abstand von dieser Öffnung zum Ziel – die benötigte Arbeitslänge, plus Spiel für die Verlegung und Biegungen.
• Kleinster Defekt, den Sie identifizieren können müssen – ein Haarriss, eine Kohlenstoffablagerung, ein fehlendes Gewinde, ein heruntergefallenes Befestigungselement.

Alles Weitere dient dazu, diese drei Zahlen in eine Spezifikation umzusetzen.

Sondendurchmesser: Die erste harte Einschränkung

Der Sondendurchmesser ist ein echtes Kompromiss, keine „kleiner ist besser“-Skala. Dünnere Sonden erreichen engere Räume, tragen aber kleinere Sensoren, schwächere LEDs und zerbrechlichere Kabel. Dickere Sonden tragen bessere Optiken, helleres Licht und oft eine Vier-Wege-Artikulation – aber sie versperren den Zugang zu kleinen Anschlüssen.

Dies sind die Durchmesserklassen, die Sie am häufigsten auf dem Markt sehen werden:

Praktische Regel: Wählen Sie den größten Durchmesser, der Ihren kleinsten Zugangspunkt noch mit Spielraum freilässt. Wenn Ihr engster Anschluss 8 mm beträgt, kaufen Sie keine 8-mm-Sonde – Sie werden jedes Mal damit kämpfen. Lassen Sie Spielraum für den Biegeradius des Kabels und für den Anstellwinkel.

Arbeitslänge: Wie tief müssen Sie gehen?

Die Arbeitslänge ist die nutzbare Länge der Sonde von der Spitze bis zum Handgriff oder Display. Es ist verlockend, die längste verfügbare Sonde „für alle Fälle“ zu kaufen, aber zusätzliches Kabel ist nicht kostenlos:

• Zu kurz und die Aufgabe ist einfach unmöglich.
• Zu lang und Sie verlieren die Kontrolle. Ein langes, halbstarres Kabel rollt sich zusammen, knickt und drückt zurück; eine Spitze, die mehrere Meter entfernt ist, durch eine Biegung zu steuern, erfordert echte Übung, und das überschüssige Kabel ist bei jeder kurzen Arbeit totes Gewicht.

Passen Sie die Länge an die tiefste Routineinspektion an, die Sie durchführen, und addieren Sie dann etwa 30–50 % für die Verlegung, nicht mehr. Für Motor- und Zylinderarbeiten ist eine 1-Meter-Sonde in der Regel großzügig bemessen. Abflussleitungen, Kanäle und lange Rohre sind die Bereiche, in denen Multimeter-Sonden ihren Wert beweisen.

Die Kabelsteifigkeit ist ebenso wichtig wie die Länge. Ein zu weiches Kabel kann nicht um eine Ecke geschoben werden; ein zu steifes Kabel folgt einer Biegung überhaupt nicht. Halbstarre („Schwanenhals“-)Kabel behalten jede Form bei, in die Sie sie biegen, was Sie für Motoren und Hohlräume benötigen. Vollflexible Kabel sind für schwerkraftgespeiste Einsätze in vertikalen Rohren gedacht.

Auflösung: Was die Zahl tatsächlich bringt

Bei der Auflösung wird das Marketing am lautesten und am wenigsten nützlich. Ein paar Dinge, die Sie verstehen sollten, bevor Sie Angebote vergleichen:

Sensorauflösung und Bildschirmauflösung sind unterschiedliche Spezifikationen

Ein Angebot kann ein hochauflösendes Display bewerben, während das Kameramodul, das es speist, eine viel geringere Auflösung hat. Ein großer, scharfer Bildschirm, der ein unscharfes Bild anzeigt, ist immer noch ein unscharfes Bild. Wenn eine Produktseite die beiden trennt, lesen Sie die Kameraspezifikation.

Beleuchtung und Optik begrenzen die Auflösung lange bevor der Sensor dies tut

In einem Zylinder oder einem Kanal gibt es kein Umgebungslicht – jedes Photon stammt von den LEDs an Ihrer Sondenspitze. Wenn das Licht schwach, ungleichmäßig ist oder direkt von einer öligen Oberfläche reflektiert wird, liefert ein höher auflösender Sensor nur ein schärferes Bild einer schlecht beleuchteten Szene. Die einstellbare Helligkeit ist eine der am meisten unterschätzten Funktionen im Datenblatt.

Die Schärfentiefe entscheidet, ob das Bild brauchbar ist

Endoskopoptiken sind fest fokussiert, mit einem definierten Bereich, in dem das Bild scharf ist – oft irgendwo im Bereich von wenigen Zentimetern bis etwa 10 cm von der Spitze entfernt, je nach Objektiv. Wenn Ihr Ziel außerhalb dieses Fensters liegt, ist es unscharf, egal was der Sensor leisten kann. Überprüfen Sie den angegebenen Fokusbereich im Vergleich dazu, wie nahe Sie die Spitze realistischerweise parken können.

Was zu priorisieren ist: Für Anwesenheits-/Abwesenheitsprüfungen (ist das Ventil richtig eingesetzt, ist das Befestigungselement vorhanden, gibt es Ablagerungen) ist eine moderate Auflösung ausreichend. Für Zustandsbewertungen – Riefen an einer Zylinderwand, Haarrisse in einer Schweißnaht, Korrosionsnarben – investieren Sie in bessere Optik und hellere, einstellbare Beleuchtung, bevor Sie für Pixel bezahlen.

Gelenkigkeit: Müssen Sie die Spitze lenken?

Artikulation ist die Fähigkeit, die Kameraspitze bei Bedarf zu biegen, während die Sonde sich im Raum befindet. Es ist der größte Sprung in der Leistungsfähigkeit – und den Kosten.

• Nicht-artikulierend (feste Spitze): Sie zielen durch Drehen und Schieben des Kabels. Gut geeignet für gerade Bohrungen, Wandhohlräume, Abflüsse und allgemeine „Schauen und Sehen“-Arbeiten. Die meisten erschwinglichen Endoskope fallen hierher, und für viele Aufgaben ist dies wirklich ausreichend.
• Zwei-Wege-Artikulation: Die Spitze biegt sich entlang einer Achse. Ausreichend, um eine Zylinderwand abzutasten oder um eine einzelne Biegung zu schauen.

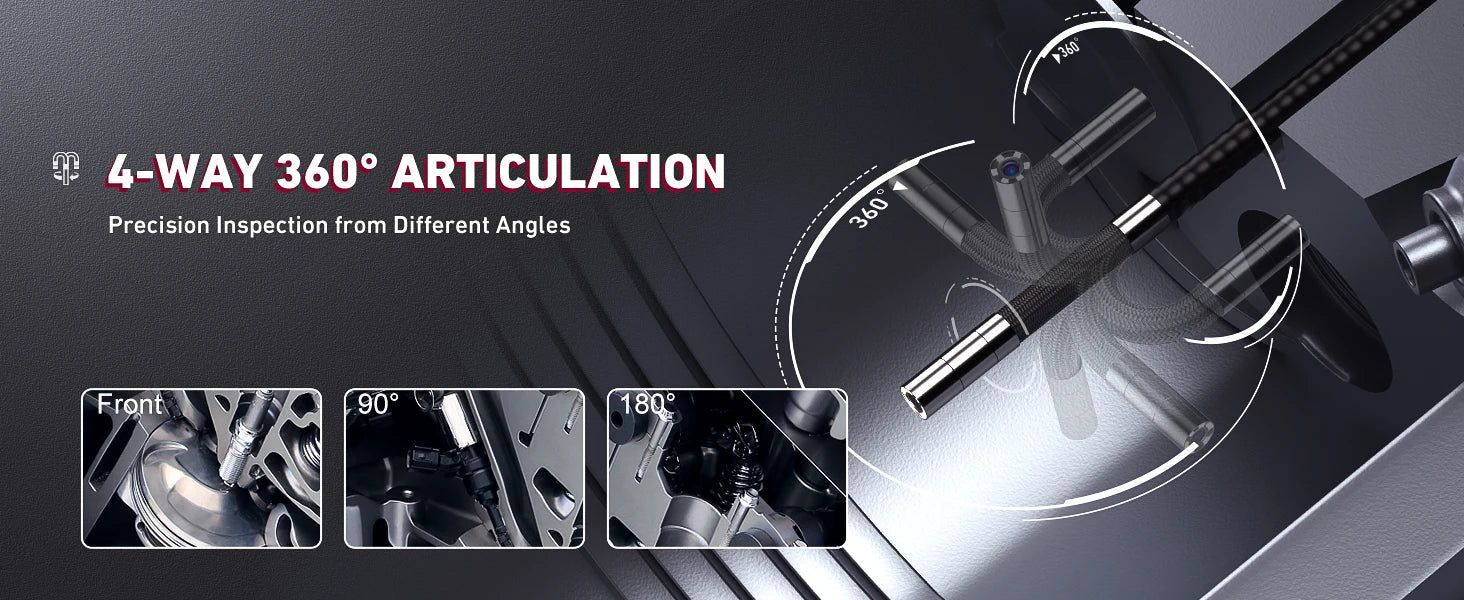

• Vier-Wege-Artikulation: Die Spitze lässt sich in alle Richtungen steuern, sodass Sie eine vollständige 360°-Inspektion um die Sonde herum durchführen und eine bestimmte Funktion im Blick behalten können. Dies ist das, was Sie für ernsthafte Motor-, Turbinen- und Schweißinspektionen benötigen – das Überprüfen jeder Ventilfläche in einer Brennkammer beispielsweise ist ohne sie schmerzhaft.

Seitenansichtsspiegelaufsätze sind ein billiger Teilersatz: Sie lenken die Sicht um etwa 90° um, so dass Sie Zylinderwände mit einer festen Sonde sehen können. Sie funktionieren, aber Sie können den Winkel nicht ändern, sobald die Sonde eingeführt ist.

Haltbarkeit, Abdichtung und der Rest

Ein Endoskop lebt in Öl, Kühlmittel und Schmutz. Zwei Spezifikationen bestimmen stillschweigend, ob es das Jahr überlebt:

• IP-Schutzart der Sonde. Vergewissern Sie sich, dass die Sonde für das Eintauchen in Flüssigkeit abgedichtet ist – viele sind es; der Handgriff oder das Display ist es normalerweise nicht. Überprüfen Sie, für welche Teile des Werkzeugs die Schutzart gilt.
• Kabelummantelung und Zugentlastung. Die Verbindung zwischen Spitze und Kabel ist der Punkt, an dem Endoskope sterben. Achten Sie auf eine verstärkte, öl- und kraftstoffbeständige Ummantelung.

Dann die Komfortfunktionen: integrierte Foto-/Videoaufzeichnung zur Dokumentation der Ergebnisse, Bildschirmgröße, Akkulaufzeit für den Feldeinsatz und Wi-Fi- oder USB-Ausgang, wenn Sie Aufnahmen auf einem Telefon oder Laptop ansehen und einem Kunden übergeben möchten.

So wählen Sie ein Endoskop für Ihre Aufgabe aus

Zusammenfassend lässt sich sagen, wie sich die Einschränkungen typischerweise je nach Anwendung auflösen:

Ihre Checkliste vor dem Kauf

1. Messen Sie Ihre kleinste Zugangsöffnung – die Sonde muss sie mit Spielraum passieren können.
2. Messen Sie das tiefste Ziel – kaufen Sie diese Länge plus 30–50 %, nicht mehr.
3. Entscheiden Sie, was Sie sehen müssen: Anwesenheit/Abwesenheit oder Zustand und Risse. Nur Letzteres rechtfertigt es, für Optik mehr zu bezahlen.
4. Entscheiden Sie, ob Sie die Spitze steuern müssen. Wenn Sie Brennkammern oder etwas um eine Biegung herum inspizieren, ist das wahrscheinlich der Fall.
5. Vergewissern Sie sich, dass die Dichtungsbewertung der Sonde und die Kabelsteifigkeit Ihrer Umgebung entsprechen.
6. Vergewissern Sie sich, dass der Fokusbereich mit der Entfernung übereinstimmt, die Sie erreichen können.

Nächste Schritte

Wenn Sie die Spezifikationen eher Kopf an Kopf als in Prosa dargestellt haben möchten, finden Sie auf unserer Endoskop-Vergleichsseite die Optionen nebeneinander, und der Endoskop-Kaufleitfaden behandelt dieselben Punkte in Listenform. Völlig neu in dieser Kategorie? Beginnen Sie mit was ein Endoskop ist und wie es funktioniert.

Wenn Sie Ihre Zahlen kennen, stöbern Sie im Sortiment: Ralcam's Industrie-Endoskopkameras decken Schweißnähte, Gussteile, Rohre und Anlagenwartung ab, während unsere Kfz-Endoskopkameras für Zylinder- und Motorrauminspektionen dimensioniert und artikuliert sind. Als direkter Hersteller sprechen wir gerne vor dem Kauf über spezifische Zugangsbeschränkungen – senden Sie uns den Durchmesser und die Tiefe, mit denen Sie arbeiten, und wir sagen Ihnen ehrlich, ob ein Endoskop passen wird.
