Sonden-Durchmesser-Leitfaden für Endoskope: 3,9 mm vs. 6,2 mm vs. 8,5 mm

Von jeder Angabe in einer Endoskopliste ist der Endoskop-Sondendurchmesser derjenige, der das Werkzeug unbrauchbar machen kann. Die Auflösung kann Sie enttäuschen. Ein kurzes Kabel kann Sie frustrieren. Aber eine Sonde, die einen Millimeter zu dick ist, passt einfach nicht hinein – und keine andere Funktion auf dem Datenblatt kann das retten.

Drei Größen decken die überwiegende Mehrheit der Inspektionsarbeiten ab: 3,9 mm, 6,2 mm und 8,5 mm. Es handelt sich nicht um drei Punkte auf einer Qualitätsskala, bei der größer besser oder kleiner fortschrittlicher ist. Es sind drei verschiedene Kompromisse zwischen wohin man gehen kann und was man sehen kann, wenn man dort ist. Dieser Leitfaden erklärt, was jede einzelne Größe tatsächlich bietet.

Der Kompromiss in einem Satz

Alles in einer Endoskopsonde – der Bildsensor, die Linse, die LEDs, die Signalkabel und (bei beweglichen Modellen) die Lenkkabel – muss in diesen Durchmesser passen. Verkleinert man das Rohr, schrumpfen alle diese Komponenten mit.

Wenn also der Durchmesser abnimmt:

• Verbessert sich der Zugang. Kleinere Öffnungen werden zugänglich.
• Schrumpft die Sensorfläche. Weniger Lichtaufnahme, mehr Rauschen, weniger Details.
• Schwächt sich die Beleuchtung ab. Weniger und kleinere LEDs an der Spitze.

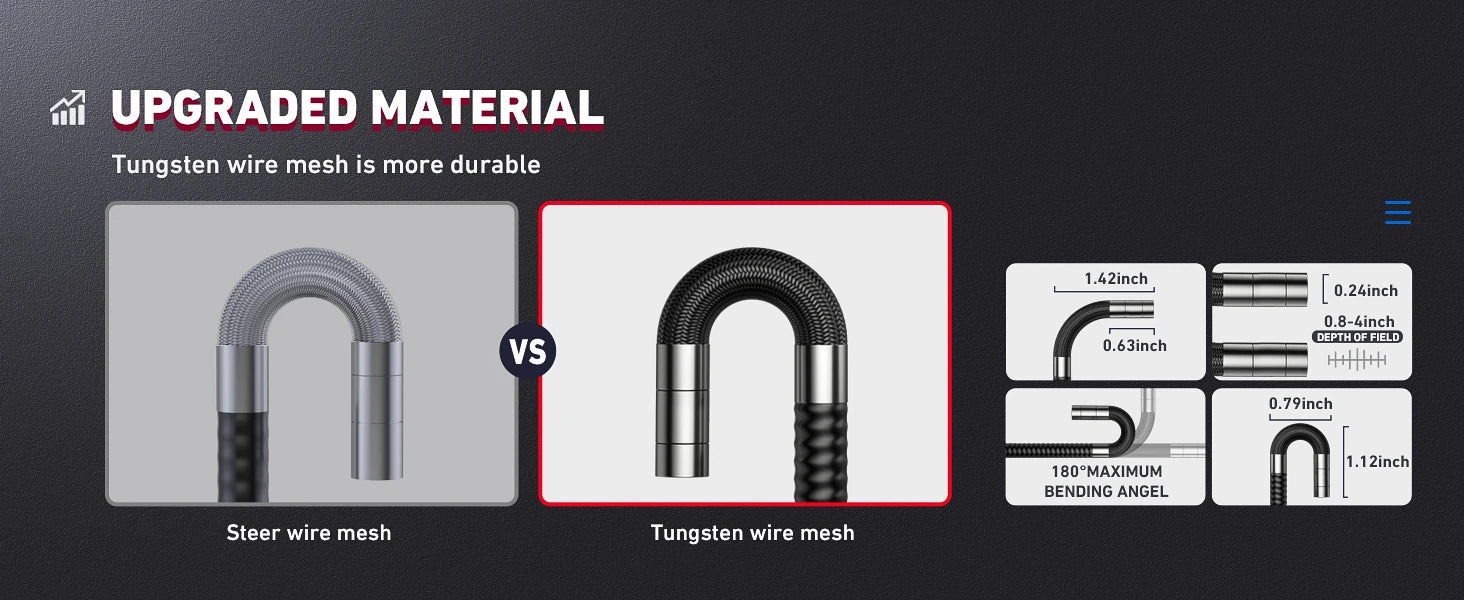

• Erhöht sich die Zerbrechlichkeit. Dünneres Kabel, engerer minimaler Biegeradius, leichter zu knicken.
• Wird die Gelenkigkeit schwieriger. Lenkmechanismen benötigen Platz; die dünnsten Sonden haben meist eine feste Spitze.

Das ist die ganze Geschichte. Der Rest besteht darin, sie auf Ihre Arbeit anzuwenden.

Endoskop-Sondendurchmesser auf einen Blick

3,9 mm: Wenn Zugang alles übertrifft

Eine 3,9-mm-Sonde existiert aus einem Grund: um an Stellen zu gelangen, wo nichts anderes passt. Glühkerzenlöcher von Dieselmotoren, Einspritzdüsenbohrungen, kleine gebohrte Öffnungen, enge mechanische Baugruppen, vollgepackte Elektronikgehäuse.

Seien Sie realistisch, was Sie dafür bekommen. Der Sensor ist winzig und die LEDs sind winzig, was bedeutet:

• Sie funktioniert gut in engen Räumen, wo die Wände nahe an der Spitze sind und die LEDs sie tatsächlich beleuchten können.
• Sie funktioniert schlecht in offenen Räumen – richten Sie eine 3,9-mm-Sonde in einen großen Hohlraum, und der größte Teil des Bildes wird schwarz.
• Sie eignet sich am besten für Anwesenheits- und Abwesenheitsfragen: Ist das Befestigungselement richtig sitzt, gibt es Schmutz, ist die Komponente intakt. Eine feine Haarriss oder eine subtile Oberflächentextur zu beurteilen, ist viel von ihr verlangt.

Sie ist auch die zerbrechlichste der drei. Ein dünnes Kabel hat einen engen minimalen Biegeradius, und wenn man es darüber hinaus zwingt, versagt die Spitzenverbindung. Wenn Sie ein 3,9-mm-Endoskop kaufen, kaufen Sie es, weil Sie 3,9 mm benötigen – nicht als Allrounder.

6,2 mm: Die Standardwahl

Wenn Sie sich nicht sicher sind, welche Größe Sie benötigen, ist dies mit ziemlicher Sicherheit die richtige. Die 6,2-mm-Klasse ist dort angesiedelt, wo die meiste Arbeit anfällt, und es ist die Größe, auf die die meisten Käufer standardmäßig zurückgreifen sollten:

• Inspektion von Fahrzeugzylindern. Sie passt durch die Zündkerzenlöcher der meisten Benzinmotoren und bietet Platz für den Annäherungswinkel. (Moderne Zündkerzengewinde sind üblicherweise M14, M12 oder M10 – je kleiner die Kerze, desto enger der Freiraum, also vor dem Kauf nachmessen.)
• Motorräume, Getriebe und Pumpen. Ausreichende Reichweite und ausreichend Licht.
• HLK-Leitungen, Haushaltsgeräte, Wandhohlräume. Schlank genug, um in ein kleines Bohrloch zu passen, aber hell genug, um drinnen nützlich zu sein.

Der Schritt von 3,9 mm auf 6,2 mm ist der Punkt, an dem die Bildqualität aufhört, ein Kompromiss zu sein. Die zusätzlichen 2,3 mm des Rohrs bedeuten einen wesentlich größeren Sensor und spürbar mehr Licht – der Unterschied zwischen einem Bild, bei dem man die Augen zusammenkneift, und einem Bild, das man tatsächlich beurteilen kann.

Diese Klasse bietet auch die größte Funktionsvielfalt. Gelenkige Spitzen, Seitenspiegel, Magnet- und Hakenaufsätze, wasserdichte Sonden – das Ökosystem hier ist am vollständigsten. Wenn Sie ein Endoskop wünschen, das lenkbar ist, ist dies der praktische Einstiegspunkt.

Das Einzige, was Sie überprüfen sollten: Eine 6,2-mm-Sonde passt nicht zuverlässig in ein 7-mm-Loch. Biegeradius und Anflugwinkel fressen den Spielraum auf. Behandeln Sie den Durchmesser als Minimum, nicht als Ziel.

8,5 mm: Kaufen Sie es für die Bildqualität, nicht für die Reichweite

Ab 8,5 mm hören die physikalischen Gesetze endlich auf, gegen Sie zu arbeiten. Es gibt Platz für einen größeren Sensor, eine bessere Linse und genügend LEDs, um einen echten Raum auszuleuchten. Wenn Ihr Inspektionsziel eine Schweißnaht, ein Gussteil, eine bearbeitete Oberfläche oder Korrosionspitting ist – alles, bei dem Sie den Zustand statt der Anwesenheit beurteilen –, dann wird das Bild hier wirklich gut.

Es ist auch die natürliche Ergänzung für lange Arbeitslängen. Abflussleitungen, Kanäle, Schornsteine und Tanks benötigen eine Sonde, die hell genug ist, um einen weiten Hohlraum auszuleuchten, und ein Kabel, das robust genug ist, um mehrere Meter weit geschoben zu werden, ohne zu knicken.

Was Sie aufgeben, ist offensichtlich: Es passt nicht in eine kleine Öffnung. Eine 8,5-mm-Sonde passt nicht durch ein Zündkerzenloch und ist in einem engen Motorraum unhandlich. Für den Mikro-Zugang ist sie schlichtweg das falsche Werkzeug.

So wählen Sie Ihren Durchmesser in drei Schritten aus

1. Messen Sie Ihren engsten Zugangspunkt. Nicht den größten, sondern den engsten – den, der jedes Mal funktionieren muss. Verwenden Sie einen Messschieber oder einen Bohrer als Lehre.
2. Spielraum abziehen. Eine Sonde benötigt Freiraum für den Biegeradius des Kabels und den Winkel, in dem sie eingeführt wird. Wenn Ihr Loch 8,5 mm groß ist, kaufen Sie keine 8,5 mm. Gehen Sie eine Größe kleiner.
3. Fragen Sie dann, was Sie sehen müssen. Wenn Sie nur 3,9 mm freigegeben haben, ist die Entscheidung gefallen. Wenn Sie 6,2 mm oder mehr freigegeben haben, wählen Sie die größte Größe, die noch passt – denn jeder Millimeter zusätzlichen Durchmessers bedeutet mehr Licht und mehr Details.

Ein häufiger Fehler, der es wert ist, genannt zu werden

Käufer greifen oft zur kleinsten verfügbaren Sonde, da sie davon ausgehen, dass diese überall passt und somit alle Fälle abdeckt. In der Praxis geht das nach hinten los. Das dünnste Endoskop ist das dunkelste, das mit den weichsten Bildern und das am leichtesten zu brechende – und die meisten Besitzer stellen fest, dass sie den kleinen Durchmesser nur für einen von zwanzig Jobs wirklich brauchten, während sie bei den anderen neunzehn mit einem kompromittierten Bild kämpften.

Kaufen Sie für den Zugang, den Sie haben, nicht für den Zugang, dem Sie theoretisch eines Tages begegnen könnten.

Wo es von hier aus weitergeht

Der Durchmesser ist die erste Beschränkung, aber nicht die einzige. Arbeitslänge, Auflösung, Gelenkigkeit und Beleuchtung interagieren alle – unser Leitfaden zur Auswahl eines Endoskops behandelt die gesamte Entscheidung, und erklärte Endoskoptypen gliedert flexible, starre und Video-Designs auf. Wenn Sie die Modelle gegenübergestellt sehen möchten, siehe den Endoskop-Vergleich und den Endoskop-Kaufleitfaden.

Wenn Sie Ihre Größe kennen, stöbern Sie nach Anwendung: Automobil-Endoskopkameras für Zylinder- und Motorraumarbeiten oder industrielle Endoskopkameras für Schweißnähte, Rohre und Anlagenwartung. Ralcam fertigt diese in unserer eigenen Fabrik in Shenzhen – wenn Sie unsicher sind, ob eine Sonde durch Ihre Zugangsöffnung passt, senden Sie uns die Maße und wir sagen es Ihnen direkt.
