Boreskopbilder lesen: Riefen, Kohlenstoffablagerungen, Risse und Korrosion

Ein Endoskop in einen Zylinder einzuführen, ist der einfache Teil. Die schwierigere Fähigkeit – diejenige, die tatsächlich bestimmt, ob die Inspektion sinnvoll war – besteht darin, zu wissen, was man sieht, sobald das Bild auf dem Bildschirm ist. Eine mit dunklem Rückstand bedeckte Zylinderwand kann je nach Muster drei völlig unterschiedliche Dinge bedeuten, und sie auseinanderzuhalten, trennt eine nützliche Inspektion von einem fünfminütigen Blick. Dieser Leitfaden erklärt, wie man Endoskopbilder liest: Erkennen von Riefen, Kohlenstoffablagerungen, Rissen und Korrosion und was jede davon für die nächsten Schritte bedeutet.

Hinweis: Das Erkennen eines Defekts anhand eines Bildes ist der erste Schritt, nicht der letzte. Betrachten Sie alles unten als Leitfaden, wonach Sie suchen und wo Sie genauer hinsehen sollten – bestätigen Sie jede schwerwiegende Feststellung durch direkte Messung oder einen qualifizierten Techniker, bevor Sie handeln.

Bevor Sie das Bild beurteilen, kontrollieren Sie die Bedingungen

Eine Oberfläche kann beschädigt aussehen, nur weil sie schlecht beleuchtet oder fokussiert wurde. Bevor Sie eine Schlussfolgerung ziehen:

• Fokussieren Sie die Oberfläche. Die Optik eines Endoskops hat eine begrenzte Tiefenschärfe – eine Oberfläche, die sich knapp außerhalb dieses Bereichs befindet, wird weich oder unscharf aussehen, unabhängig von ihrem tatsächlichen Zustand. Bewegen Sie die Spitze, bis die Oberfläche scharf ist, bevor Sie die Textur beurteilen.
• Überprüfen Sie den Beleuchtungswinkel. Direkt auf eine Oberfläche treffendes Licht glättet die Textur und kann flache Spuren verbergen. Licht in einem streifenden Winkel übertreibt jeden Kratzer und lässt geringfügige Textur dramatisch aussehen. Wenn etwas alarmierend aussieht, versuchen Sie, es aus einem etwas anderen Winkel zu betrachten, bevor Sie zu dem Schluss kommen, dass es ernst ist.
• Achten Sie auf Reflexionen und Blendung. Ölige oder feuchte Oberflächen reflektieren das LED-Licht direkt zurück in die Linse, was Details auswaschen oder einen hellen Punkt erzeugen kann, der wie ein Defekt aussieht. Wischen Sie den Bereich ab, wenn Sie können, oder ändern Sie den Winkel, um die Blendung vom untersuchten Merkmal zu entfernen.

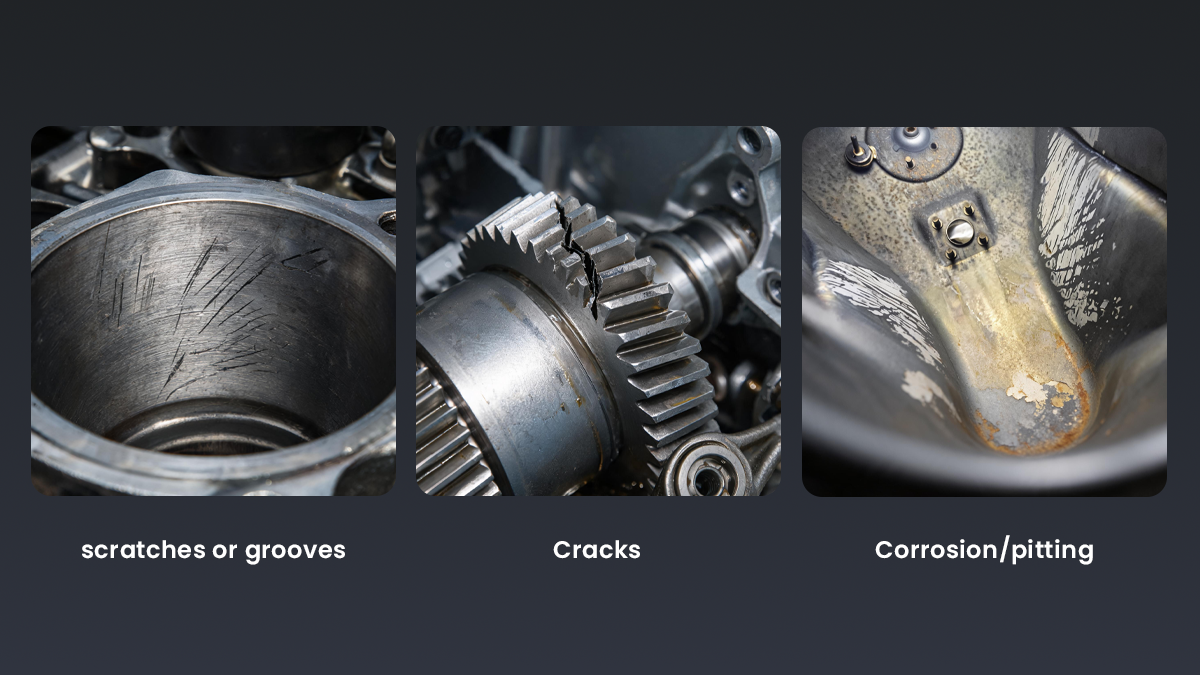

Zylinderwandriefen

Riefen beziehen sich auf Kratzer oder Rillen, die in die Zylinderwand geschnitten sind und normalerweise ungefähr parallel zur Bewegungsrichtung des Kolbens verlaufen (vertikal, wie Sie es durch das Zündkerzenloch sehen würden).

Wie es typischerweise aussieht: dünne, lineare Spuren mit einer konsistenten Richtung, oft mehrere eng beieinander liegend. Leichte Riefen können fast wie feine Haarlinien aussehen; schwerere Riefen sind sichtbar ausgehöhlt und können das Licht anders als die umgebende Wand reflektieren, wenn Sie die Sonde drehen.

Was es verursacht: üblicherweise harte Partikel (Schmutz, Metallabrieb, Kohlenstofffragmente), die zwischen die Kolbenringe und die Wand gelangen, oder ein Schmierversagen, das den Kontakt von Metall auf Metall ermöglicht.

Was zu tun ist: leichte, flache Riefen an einem ansonsten gesunden Motor sind manchmal kosmetisch und innerhalb des normalen Verschleißes. Tiefe oder ausgedehnte Riefen oder Riefen, die von anderen Symptomen (Ölverbrauch, Kompressionsverlust) begleitet werden, rechtfertigen im Allgemeinen eine genauere Untersuchung durch einen qualifizierten Mechaniker – ein Endoskop sagt Ihnen, dass Riefen vorhanden sind, nicht wie sie den Motor zukünftig beeinflussen werden.

Kohlenstoffablagerungen

Kohlenstoffablagerungen sind extrem häufig und in normalen Mengen überhaupt kein Defekt – sie sind ein Nebenprodukt der Verbrennung.

Wie es typischerweise aussieht: eine dunkle, matte, leicht strukturierte Beschichtung, oft schwarz bis dunkelbraun. Sie konzentriert sich tendenziell auf den Kolbenboden, um die Ventile herum und im oberen Zylinderbereich, anstatt gleichmäßig verteilt zu sein. Im Gegensatz zu Riefen haben Kohlenstoffablagerungen keine konsistente lineare Richtung – sie sehen aus wie eine Beschichtung, nicht wie ein Kratzer.

Was es verursacht: unvollständige Verbrennung ist bis zu einem gewissen Grad in jedem Motor normal; bestimmte Kraftstoffe, Kurzstreckenzyklen und verschlissene Komponenten können die Menge erhöhen.

Was zu tun ist: eine leichte, gleichmäßige Beschichtung ist typisch und für sich genommen normalerweise kein Grund zur Sorge. Dicke, starke Ablagerungen – besonders wenn sie die Ventilsitze beeinträchtigen oder sichtbar eine Öffnung einschränken – sind es wert, markiert zu werden, aber Kohlenstoff ist an sich eine der am wenigsten dringenden Feststellungen auf dieser Liste.

Risse

Risse sind die Feststellung, die am meisten eine sorgfältige, unvoreingenommene Betrachtung erfordert, da sie auch am leichtesten zu übersehen sind.

Wie es typischerweise aussieht: eine dünne, unregelmäßige Linie, die im Gegensatz zu Riefen keine konsistente parallele Richtung verfolgt – sie verzweigt sich oft, krümmt sich oder ändert abrupt die Richtung. Ein Riss wird möglicherweise nur aus bestimmten Beleuchtungswinkeln sichtbar, weshalb die Überprüfung des Winkels hier besonders wichtig ist. Auf einer reflektierenden Oberfläche zeigt sich ein echter Riss oft als Unterbrechung des Reflexionsmusters und nicht als deutlich sichtbare dunkle Linie.

Was es verursacht: thermische Belastung, Ermüdung, Gussfehler oder Aufprallschäden, abhängig vom Bauteil.

Was zu tun ist: Wenn Sie einen Riss vermuten, ändern Sie den Beleuchtungswinkel und prüfen Sie ihn erneut, bevor Sie eine Schlussfolgerung ziehen – sowohl um zu bestätigen, dass er echt ist, als auch um eine Fehlinterpretation durch Blendung oder eine feine Ölspur auszuschließen. Jeder vermutete Riss in einem tragenden oder druckführenden Bauteil sollte von einem qualifizierten Techniker überprüft werden, bevor das Gerät wieder in Betrieb genommen wird. Dies ist keine Entscheidung, die man anhand eines einzelnen Endoskopbildes treffen kann.

Korrosion und Lochfraß

Korrosion unterscheidet sich von den oben genannten Verschleißerscheinungen, da sie die Oberfläche selbst verändert, anstatt sie nur zu markieren.

Wie es typischerweise aussieht: kleine, unregelmäßige Gruben oder eine raue, matte Textur, wo die Oberfläche glatt und reflektierend sein sollte. Lochfraß ist oft verstreut und folgt keinem Muster, und stärkere Korrosion kann Verfärbungen zeigen – rötlich-braun bei Eisenmetallen, ein mattes oder kreidiges Aussehen bei Aluminium.

Was es verursacht: Eindringen von Feuchtigkeit, Kühlmittellecks, Kondensation während der Lagerung oder Exposition gegenüber korrosiven Rückständen.

Was zu tun ist: Leichter Oberflächenlochfraß in einem unkritischen Bereich erfordert möglicherweise nur eine Überwachung. Korrosion an einer Dichtfläche, einer Lagerfläche oder an einer Stelle, an der sie die Passung beeinträchtigen könnte, ist ein dringenderes Problem und erfordert eine genauere Inspektion.

Schneller Vergleich

Einen besseren Blick bekommen

Einige Gewohnheiten verbessern jede Messung:

• Langsam bewegen. Das schnelle Bewegen der Sonde über eine Oberfläche ist der häufigste Grund, warum ein echter Defekt übersehen wird.
• Machen Sie ein Foto oder Video von allem Zweifelhaften, damit Sie es später überprüfen, heranzoomen oder mit anderen teilen können, anstatt sich auf die Erinnerung zu verlassen.
• Vergleichen Sie mit einem als gut bekannten Bereich derselben Oberfläche, wenn Sie können – Textur und Farbe lassen sich leichter relativ zu einer Basislinie beurteilen als isoliert.
• Eine artikulierende Spitze ermöglicht es Ihnen, einen festen Winkel an einer bestimmten Stelle zu halten, anstatt zu kämpfen, sie im Bild zu halten, was grenzwertige Befunde viel einfacher zu bestätigen macht. Siehe unseren Vergleich von artikulierenden vs. nicht-artikulierenden Endoskopen.

Wo es von hier aus weitergeht

Ein gutes Bild lesen beginnt damit, überhaupt ein gutes Bild zu bekommen – unser Leitfaden zur Inspektion von Motorzylindern behandelt die Technik, und die Auswahl eines Endoskops für die Motorinspektion behandelt die Hardware-Seite: Beleuchtung, Artikulation und Auflösung beeinflussen alle, wie viel Sie tatsächlich sehen können.
