Die versteckten Kosten von Schweißfehlern – Und die Inspektionsmethode, die sie zuerst aufspürt

Eine Schweißnaht ist erst dann eine Schweißnaht, wenn sie geprüft wurde. In jeder Branche, in der die Integrität einer Schweißnaht die strukturelle Sicherheit oder die Prozesssicherung bestimmt, stellt sich nicht die Frage, ob eine Schweißnahtprüfung notwendig ist, sondern welche Prüfmethode am effektivsten ist.

Wie Schweißfehler aussehen und wo sie sich verstecken

Schweißfehler lassen sich in eine gut charakterisierte Taxonomie einteilen. Porosität – Gaseinschlüsse im erstarrenden Schweißgut – erscheint als kugelförmige oder längliche Hohlräume. Bindefehler – unvollständige Verbindung zwischen Schweißgut und Grundwerkstoff – erzeugen ebene Diskontinuitäten, die mechanisch gefährlicher sind als Porosität gleicher Größe. Risse – im Schweißgut, der Wärmeeinflusszone oder dem Grundwerkstoff – stellen die schwerwiegendste Fehlerkategorie dar.

Wo die Endoskopie einen einzigartigen Wert bietet

Die Innenfläche einer fertigen Rohrschweißnaht ist ohne Demontage nicht für die Magnetpulver- oder Farbeindringprüfung zugänglich. Radiografische und Ultraschallmethoden erkennen volumetrische und ebene Fehler, erzeugen aber abstrakte Darstellungen, die einer Interpretation bedürfen.

Ein durch eine fertige Rohrleitung gefädeltes Endoskop zeigt die Schweißraupe direkt. Unvollständige Durchschweißung ist sofort als Spalt, Nut oder asymmetrisches Raupenprofil sichtbar. Innerer Einbrand erscheint als Nut parallel zur Schweißnahtzehe. Durchbrand ist eindeutig. Oberflächennahe Porosität, die an der Innenfläche sichtbar ist, wird direkt dokumentiert.

Die Kombination von Endoskopie mit radiografischen oder Ultraschallmethoden liefert ein vollständigeres Bild der Schweißqualität als jede einzelne Methode allein.

Rohrgeometrie und Prüfplanung

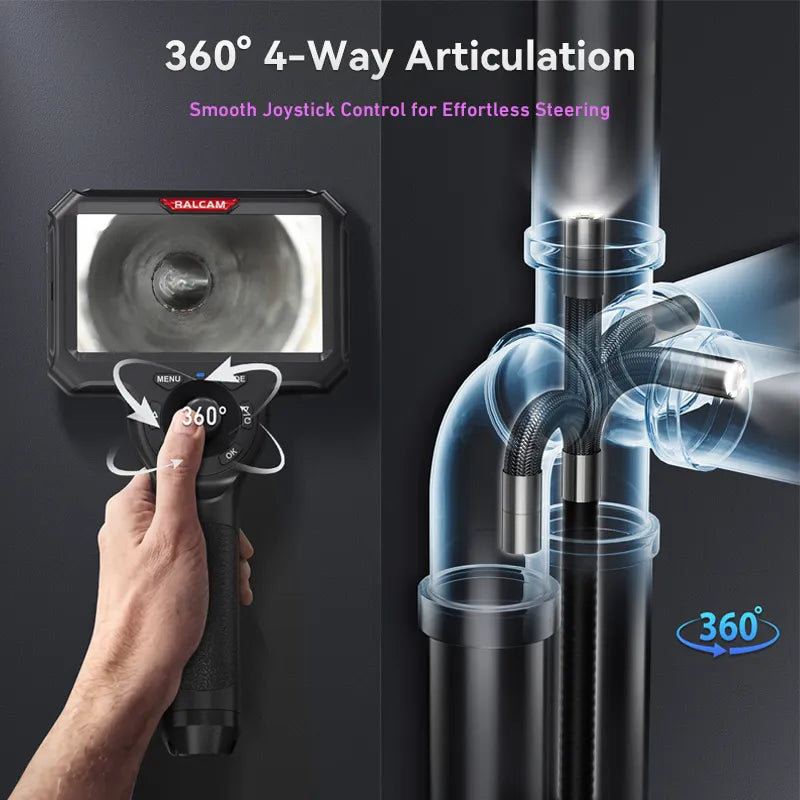

Nicht jede Rohrschweißnaht ist für die Endoskopie gleichermaßen zugänglich. Bögen, Fittings und Ventilgehäuse unterbrechen den geraden Weg. Die Sonde muss diese Hindernisse überwinden, um die Zielschweißnaht zu erreichen. Die Prüfplanung für die Schweißnahtprüfung in komplexen Rohrleitungssystemen sollte den Prüfweg im Voraus kartieren und überprüfen, ob die Arbeitslänge und die Artikulationsfähigkeit des spezifizierten Instruments für den Zielzugangsweg ausreichend sind.

Dokumentation und Rückverfolgbarkeit

Die Schweißnahtprüfung in regulierten Industrien ist ohne Dokumentation nicht vollständig. Die bewährte Endoskopie-Dokumentation zur Schweißnahtprüfung umfasst: eine eindeutige Anlagen- oder Schweißnahtidentifikation, die mit dem Schweißplan verknüpft ist, die Seriennummer und den Kalibrierstatus des Instruments, die Identifikation des Prüfers, Datum und Uhrzeit, eine Sondenpositionsreferenz, wenn mehrere Schweißnähte in einem Durchgang geprüft werden, und einen systematischen Bildsatz, der den gesamten Umfang jeder Schweißnaht abdeckt.

Fazit

Die Schweißnahtprüfung ist eine multi-methodische Disziplin, und die industrielle Endoskopie ist ein leistungsfähiger Beitrag dazu – insbesondere zur Überprüfung der internen Schweißnahtgeometrie in geschlossenen Rohrleitungssystemen, wo die Innenfläche sonst unzugänglich ist. Eine Schweißnaht, die nicht visuell von innen überprüft werden kann, ist erst vollständig geprüft, wenn dies geschehen ist.
