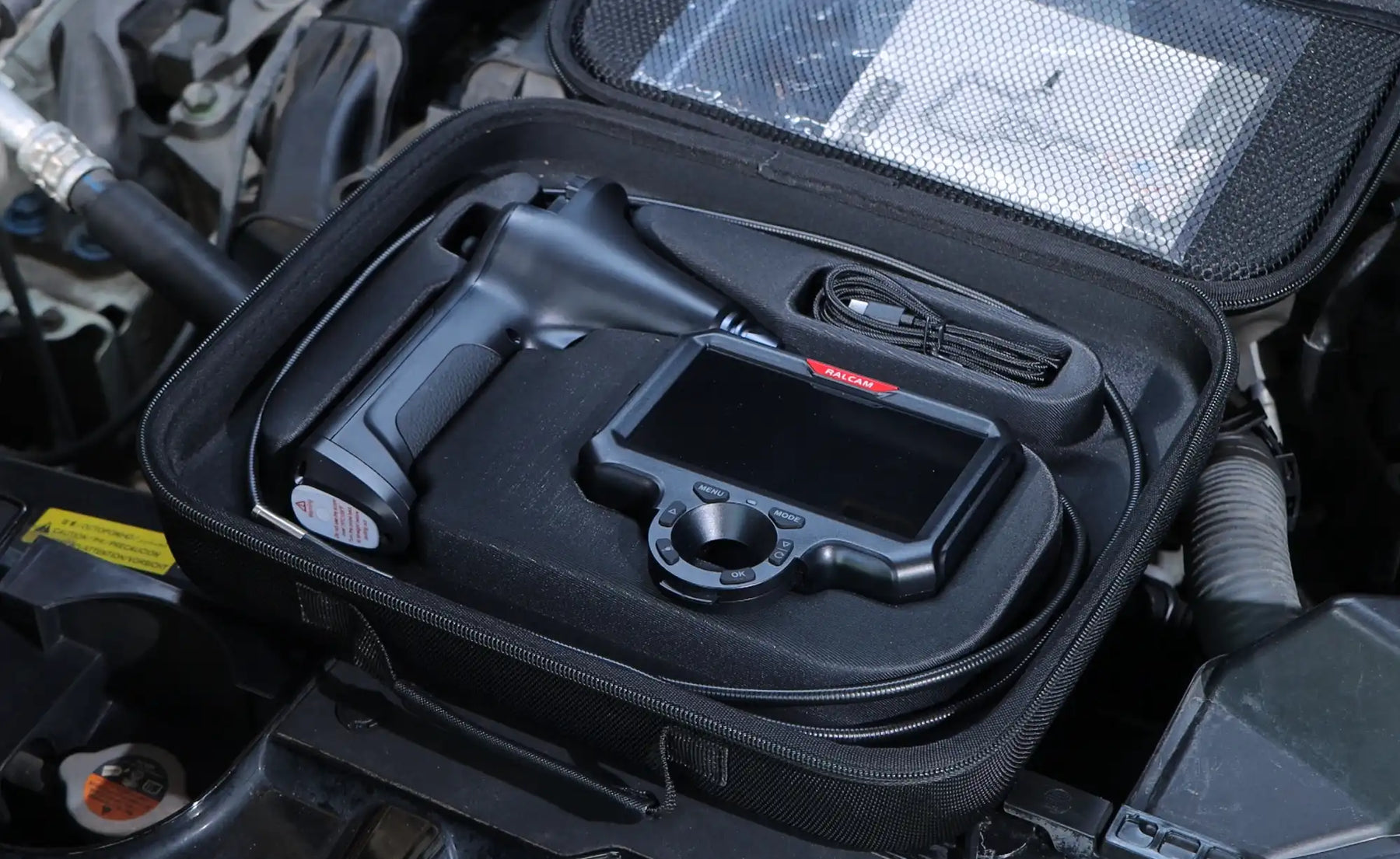

Industrielle Endoskope im Energiesektor – Inspektion dessen, was die Welt antreibt

Der Energiesektor basiert auf Anlagen, deren Ausfall nicht in Kauf genommen werden kann. Turbinen, Gaskompressoren, Wärmetauscher, Siederohre und Druckbehälter von Kraftwerken laufen kontinuierlich unter hoher Beanspruchung in Umgebungen, die Verschleiß und Korrosion beschleunigen. Wenn sie unerwartet ausfallen, gehen die Folgen weit über die Reparaturkosten hinaus – Netzinstabilität, Produktionsausfälle, Sicherheitsvorfälle und behördliche Prüfungen sind die Folge.

Inspektionen sind die primäre Verteidigung des Energiesektors gegen unerwartete Ausfälle. Und in einer Branche, in der die meisten kritischen Komponenten eingeschlossen, druckbeaufschlagt oder thermisch isoliert sind, gehören industrielle Endoskope zu den wichtigsten verfügbaren Inspektionswerkzeugen.

Gasturbineninspektion: Die Kernanwendung

Gasturbinen stellen die anspruchsvollste Anwendung für die industrielle Endoskopinspektion im Bereich der Energieerzeugung dar. Eine einzelne große Gasturbine kann Hunderte Millionen Dollar an Kapitalinvestitionen repräsentieren und genügend Strom erzeugen, um eine Stadt zu versorgen. Die Komponenten des Heißteils – Turbinenschaufeln, Brennkammerauskleidungen, Übergangsstücke und Düsen der ersten Stufe – arbeiten bei Temperaturen, die die Materialgrenzen überschreiten und sich im Laufe der Zeit auf eine Weise abbauen, die im Großen und Ganzen vorhersehbar, im Detail aber variabel ist.

Die Endoskopinspektion von Gasturbinen ist ein definiertes Wartungsverfahren, das von jedem großen Turbinen-OEM vorgeschrieben wird. Zugangspunkte sind an präzisen Stellen in das Motorgehäuse integriert, die Sichtlinien zu jeder wichtigen Inspektionszone bieten. Inspektionsintervalle werden durch Betriebsstunden und Startzyklen definiert, und die Ergebnisse jeder Inspektion bestimmen, ob die Turbine weiterbetrieben werden kann, eine kleinere Reparatur erfordert oder für eine größere Inspektion außer Betrieb genommen werden muss.

Der Endoskopbediener, der den Zustand der Turbinenschaufeln beurteilt, führt keine diskretionäre Überprüfung durch – er führt ein definiertes Verfahren aus, dessen Ergebnisse direkt in Betriebs- und Finanzentscheidungen einfließen, die Millionen von Dollar wert sind. Die Qualität dieser Inspektion und die Zuverlässigkeit der daraus resultierenden Ergebnisse sind entsprechend wichtig.

Wärmetauscherrohrinspektion

Wärmetauscher gehören zu den zahlreichsten Druckgeräten in jeder Prozessanlage und zu den inspektionsintensivsten. Rohrbündelwärmetauscher enthalten Hunderte oder Tausende von einzelnen Rohren, durch die Prozessfluid oder Kühlmittel fließt. Jedes Rohr ist ein potenzieller Fehlerpunkt: Korrosion von der Prozessseite, Erosion durch Hochgeschwindigkeitsströmung, Verschmutzung durch Ablagerungen und Spannungsrisskorrosion durch die Kombination von Zugspannung und korrosiver Umgebung.

Die Wirbelstromprüfung ist die Standard-Screening-Methode für die Inspektion von Wärmetauscherrohren – sie ist schnell genug, um große Rohrzahlen in angemessener Zeit abzudecken, und empfindlich genug, um Wanddickenverringerungen durch Korrosion und Erosion zu erkennen. Wenn Wirbelstrom eine Anomalie signalisiert, liefert die Endoskopinspektion der markierten Rohre eine visuelle Bestätigung und Charakterisierung des Defekts.

Für Wärmetauscher in Anwendungen, bei denen eine Sichtprüfung allein ausreichende Informationen liefert – Beurteilung von Verschmutzungen, Charakterisierung von Ablagerungen, Zustand des Rohrbodens – ist die Endoskopinspektion ohne vorherige Wirbelstromprüfung ein effizienter erster Ansatz. Ein starres Endoskop, das vom Rohrbodenende in das Rohr eingeführt wird, bietet eine direkte Sicht auf den Zustand der Rohroberfläche von Ende zu Ende bei geraden Rohrabschnitten.

Inspektion von Siederohren und Druckbehältern

Siederohre und Druckbehälter in Kraftwerken und Industriebetrieben unterliegen behördlichen Inspektionsanforderungen, die sowohl die Inspektionshäufigkeit als auch die Methode festlegen. Die visuelle Inneninspektion – typischerweise unter Verwendung von Endoskopen für den Zugang – ist ein erforderlicher Bestandteil vieler behördlicher Inspektionsprogramme für Druckgeräte.

Die Siederohrinspektion konzentriert sich auf Ablagerungen auf der wasserseitigen Oberfläche (Verkrustungen durch Speisewasser mit hohem Mineraliengehalt beschleunigen die Verschlechterung der Wärmeübertragung und können zu Überhitzung der Rohre führen), Korrosionsnarben sowohl auf der wasserseitigen als auch auf der feuerseitigen Oberfläche sowie Risse an Schweißverbindungen und Rohrbögen. Jeder dieser Zustände hat eine visuelle Darstellung, die die Endoskopinspektion direkt identifiziert.

Die interne Inspektion von Druckbehältern deckt ein breiteres Spektrum von Zuständen ab: Korrosion des Behältergehäuses, Zustand der inneren Einbauten und Stutzen, Integrität der inneren Beschichtungen oder Auskleidungen und der Zustand der Schweißnähte an Stutzenverbindungen und Schalenabschnitten. Größere Behälterdurchmesser ermöglichen zusätzlich zu herkömmlichen Endoskopen den Einsatz von Schwenk-Neige-Kamerasystemen, die eine größere Abdeckung großer Innenflächen bieten.

Getriebeinspektion von Windkraftanlagen

Die Infrastruktur für erneuerbare Energien hat eine neue Anwendungskategorie für die industrielle Endoskopinspektion hinzugefügt: die Bewertung des Windturbinenantriebsstrangs. Windturbinengetriebe gehören zu den am anfälligsten Komponenten in der Windenergieflotte – sie arbeiten unter stark variabler Belastung durch Windgeschwindigkeitsschwankungen an abgelegenen Orten, an denen der Zugang schwierig ist und die Reparaturkosten durch den Bedarf an Kranmobilisierung erhöht werden.

Die Endoskopinspektion von Windturbinengetrieben durch Öleinfüllstutzen und Inspektionsabdeckungen ermöglicht die Zustandsbewertung von Zahnrädern und Lagern ohne Getriebeausbau. Grübchenbildung, Mikrogrippen, Fressen und Makrogrippen an der Zahnoberfläche sind visuell unterscheidbare Zustände, die verschiedene Stadien der Zahnflächenermüdung und unterschiedliche Restlebenserwartungen anzeigen.

Für Windparkbetreiber, die große Turbinenflotten verwalten, liefert die regelmäßige Endoskopinspektion des Getriebes Zustandsdaten, die die Ergebnisse der Ölanalyse unterstützen – sie korreliert die Metallpartikelkonzentration im Öl mit dem Ort und der Schwere der Oberflächenschäden, die die Partikel verursacht haben. Zusammen liefern Ölanalyse und Endoskopinspektion ein vollständigeres Bild des Getriebezustands als jede Methode allein.

Inspektion unter Zeitdruck

Inspektionen im Energiesektor finden häufig unter Zeitdruck statt, den andere industrielle Anwendungen nicht auferlegen. Eine Gasturbine, die für eine Endoskopinspektion außer Betrieb ist, ist eine Turbine, die keine Einnahmen generiert. Ein Kraftwerk, das stillsteht, ist ein Kraftwerk, das nicht produziert. Jede Stunde Inspektionszeit hat direkte Opportunitätskosten, gemessen in Megawattstunden verlorener Erzeugung.

Dies stellt spezifische Anforderungen an die Endoskopinspektion in Energieanwendungen: schneller Sondeneinsatz und -navigation, sofortige Bildaufnahme ohne umfangreiche Einrichtung, Berichterstattung, die während der Inspektion in Echtzeit und nicht erst danach überprüft werden kann, und klare Protokolle für die "Go/No-Go"-Entscheidungen, die bestimmen, ob der Ausfall verlängert oder die Turbine wieder in Betrieb genommen wird.

Betreiber, die in gut konzipierte Inspektionsprogramme investiert haben – mit definierten Zugangsverfahren, geschulten Bedienern und festgelegten Akzeptanzkriterien – schließen ihre Inspektionen innerhalb der Wartungsfenster ab. Diejenigen, die jede Inspektion als Ad-hoc-Übung betrachten, stellen routinemäßig fest, dass die Inspektion länger als geplant dauert und der Ausfall entsprechend verlängert wird.

Fazit

Die Kombination aus hohen Vermögenswerten, kontinuierlichen Betriebsanforderungen und strengen Sicherheits- und Regulierungsvorschriften im Energiesektor macht ihn zu einem der anspruchsvollsten Umfelder für industrielle Inspektionen. Endoskope sind in diesem Umfeld nicht als optionale Werkzeuge, sondern als notwendige Elemente von Wartungsprogrammen verankert, die einige der weltweit wichtigsten Anlagen sicher und zuverlässig in Betrieb halten. Die Investition in Inspektionskapazitäten ist hier nicht diskretionär – sie ist die Kosten einer verantwortungsvollen Betriebsführung in einer Branche, in der die Alternative zu einer guten Inspektion nicht geringere Kosten, sondern ein höheres Risiko ist.
